기본기능+전장박스 온도하강 +화재전원차단+경보음대형
MICOM-0720-206DIGITAL-FB
- 제품기능 :
- 외부부착형
33m2 (10평형)
외부 부착형
전장박스 제습
오염열기 배출
온도하강
전장박스 내부 온도 5℃~10℃ 하강 효과
- 전기판넬용제습기
- 제어반용제습기
- 배전반용제습기
- 수배전반용제습기
- 특고압판넬용제습기

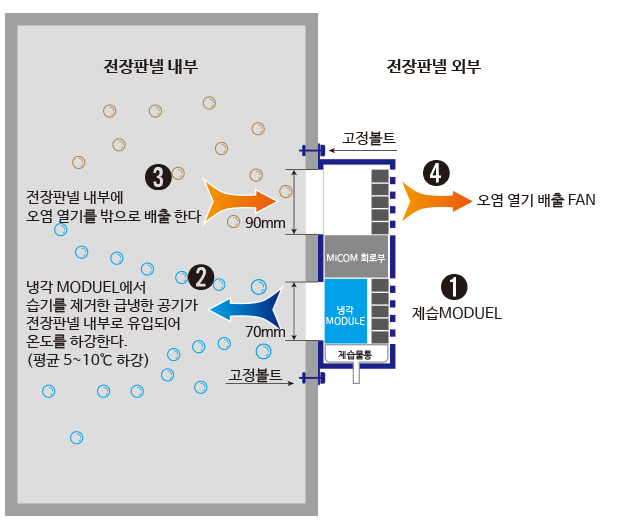

작동원리
제품구조 설명
전장박스 외부에 설치하여
- 1 제습MODULE이 제습을 자동관리하면서
- 2 냉각 MODULE에서 습기를 제거한 급냉한 공기가 전장박스 내부로 유입되어 온도를 하강한다. 그리고 전장박스 내부에
- 3 오염열기 AIR를
- 4 오염열기 배출 FAN이 밖으로 열기를 배출함으로써 전장박스 내부 온도는 하강한다.
* 전장박스 습기제거, 오염열기 배출, 온도하강 기능을 하면서 적정습도 45%를 자동관리하며 제품전면에 기능별 5가지 LED표시등으로 표시합니다. 또한, 제품 전면에 5가지 기능별 LED표시등이 정상작동시에는 모두 ON상태이고 만약 오동작및 고장시에는 그기능에 해당하는 LED표시등이 OFF로 표시한다.

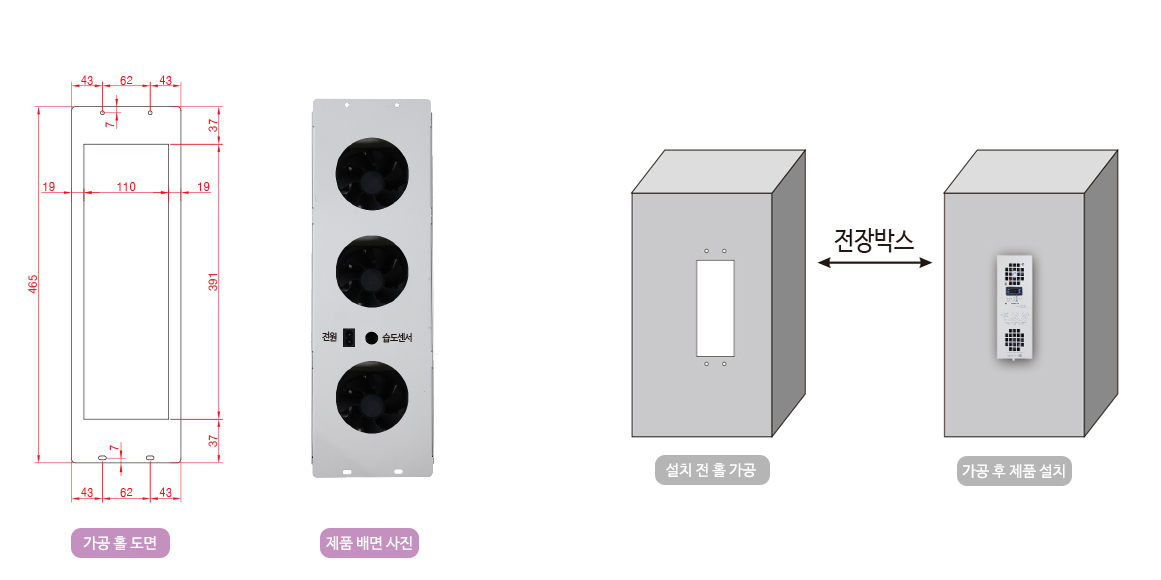

전장박스 외부 부착형 설치 및 홀 가공도
주요 기능 설명
- 전기전자제어기기 및 수배전반 특고압 전장박스내부의 결로현상과 수증기를 방치시 습도가 상승하여 절연이 불량해지는 위험이 있습니다. 마이콤점자공업의 오랜 기술력 바탕으로 개발한 제쿨센절연성능유지장치(제어쿨센제습기)는 기존 SPACE HEATER 제품들이 주로사용하던 습기가열 방식 대신 펠티반도체 냉각 방식으로 습기를 급속히 냉각하여 외부로 배출하는 마이콤제어기술을 적용하여 신속한 습기제거로 절연성능 극대화를 달성하였습니다.
- 전장박스 외부에 부착하여 내부의 절연성능유지, 습기제거, 온도하강 기능을 하면서 적정습도 45%를 자동관리하며 제품전면에 기능별 5가지 LED표시등으로 표시합니다. 또한, 재해위험시 화재가 발생 하였을 경우 제품전원이 자동으로 차단되고 경광등 및 경보(벨)음이 울린다. 그리고 , 제품 전면에 5가지 기능별 LED표시등이 정상작동 시에는 모두 ON상태이고 만약 오동작 및 고장 시에는 그 기능에 해당하는 LED표시등이 OFF로 표시한다.
제품특징
- 저전력설계로 소비전력(25W) 이하로 Space heater제품에 대비 90% 절감 효과
- 제품의 핵심역할을 하는 PCB회로기판을 에폭시 코팅을 하여 고장방지·방수처리효과
- 고장방지를위해 제품설계단계부터 전선을없애고 PCB회로기판화 하였습니다
- 습기내 먼지를 혼합하여 배출함으로써 배전반 내부를 상시 청결을 유지합니다
- MICOM회로가 적정습도 치를 자동관리하며 제품 전면에 LED 표시등으로 표시합니다
- 필터교체 필요 없이 반영구적으로 사용 가능 합니다
- 전기안전인증·전자파안전인증을 취득한 제품입니다(안전을 보장합니다)
적용현장
| 항목 | 제어쿨센절연성능유지장치(당사제품) | Space Heater(기존제품) |
|---|---|---|
| 소요전력(습도유지목표대배) | Max 90W - 가동시 Min 25W | 3000W이상(100%) |
| 청결성 | 상시청결유지(제습 물과 함께 먼지 혼합배출) | |
| 습도 | 상시 건조 유지(온도변화 무관) | |
| 전기절연 | 안전함 | 결연열화가속화 |
| 사용연한 | 반영구적 | 가열에 의한 터미널 손상 |
| 재해위험 | 재해위험 시 화재전원 차단 및 경보기능 회로 적용으로 화재워험이 없음 | 이물질에 의한 화재위험 존재 |
| 제습효과 | 매우 우수(모델별 성능 차이) 50ccHr / 35℃ / RH 70% 60ccHr / 35℃ / RH 70% |
거의 없음 |
| 유지보수성 | 양호 | 보통 |
제품사양
| 전원 | 단상 AC220V (50Hz/60Hz) 겸용 주문사양 : AC110V, DC 12V, DC24V |
|---|---|
| 소비전력 | 절전형 가동시(Max:90W) 대기시(Min:25W) |
| 외관규격 | 465(H) x 148(W) x 85(D) |
| 제습능력 | 70ccHr / 35℃ / RH70% |
| 사용평수 | 33m2 (10평형) |
| 사용습도범위 | 99% RH이하 |
| 운전방식 | AUTO(상대습도를 디지털 숫자로 표시) |
| 무게 | 5.5kg |
| 제품기능 | 먼지제거, 습기제거 기능, 전장박스 내부 온도 하강, 화재전원 차단. 경보벨 자동울림 기능(참고:설정온도 100℃에서 자동복귀 ON, OFF) |
| 자가진단 표시기능 | 5가지 기능별 LED 표시등이 정상작동 시에는 모두 ON 상태이고, 만약 오동작 및 고장시에는 그 기능에 해당하는LED 표시등이 OFF로 표시한다. |

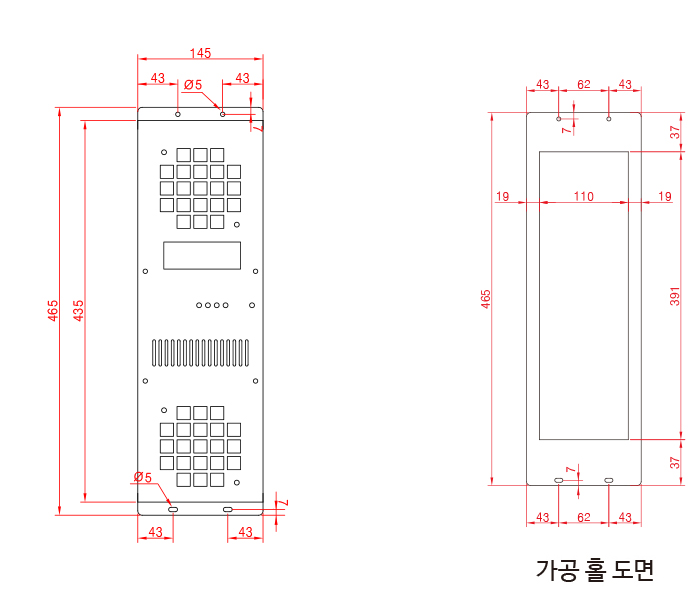

제품도면
타 제품과 기술차이점
| 적용모델 | 제품기술차이점 | 절연성능유지장치(당사제품) | A사 / B사 |
|---|---|---|---|
| 공용 | 절연성능유지, 제습및 먼지제거 기능 | 절연성능유지+제습+먼지제거 기능 있음 | 제습기능 |
| FB-TYPE | 재해위험시(화재전원차단+경보) 기능 | 화재발생시에는 (100℃ 기준)자동으로 전원을 차단하여 제품작동을 멈추게 하고 경광등 및 경보음을 울린다(자가진단기능) 만약 주위환경이 (설정온도100℃)이하로 온도가 떨어지면 자동으로 제품 프로그램이 원상 복귀되면서 정상작동을 합니다. 기능모델선택(F-TYPE은 전원차단기능), (FB-TYPE은 전원차단+경광등 및 경보음 울림기능) | 없음 |
| F-TYPE | 재해위험시(화재전원차단)기능 | ||
| 공용 | 저전력설계로 소비전력(25W)이하로 Space haeter제품에대비 90%절감효과 | 소요전력 원가절감 | 없음 |
| 공용 | 습기내 먼지를 혼합하여 배출함으로서 배전반내부를 상시 청결을 유지합니다 | 배전반 내부 청결성 상시 유지 | |
| 공용 | 정밀 전자장비가 노이즈로 인한 오동작을 방지 하고자 써지킬러 회로와 노이즈 필터 회로 적용기능 | 정밀전자장비는 노이즈로 안한 오작동을 방지하여 안전사고을 예방한다 | 거의없음 |
| 공용 | 전기안전인증,전자파안전인증 을 득한제품 사용하는것은 믿고 안전을 보장합니다 | 인증 등록 | 거의없음 |
| AUTO모델 | MICOM회로가 적정습도치를 자동관리하며 제품전면에 LED표시등으로 표시 | 제품 전면에 5가지 기능별 LED 표시등이 정상작동 시에는 모두 ON상태이고 만약 오동작 및 고장 시에는 그기능에 해당하는 LED 표시등이 OFF로 표시한다(자가진단기능) | 없음 |
| DIGITAL 모델 | MICOM회로가 적정습도치를 자동관리하며 제품전면에 디지털 숫자로 제품전면에 표시한다 | 없음 |
